はじめに

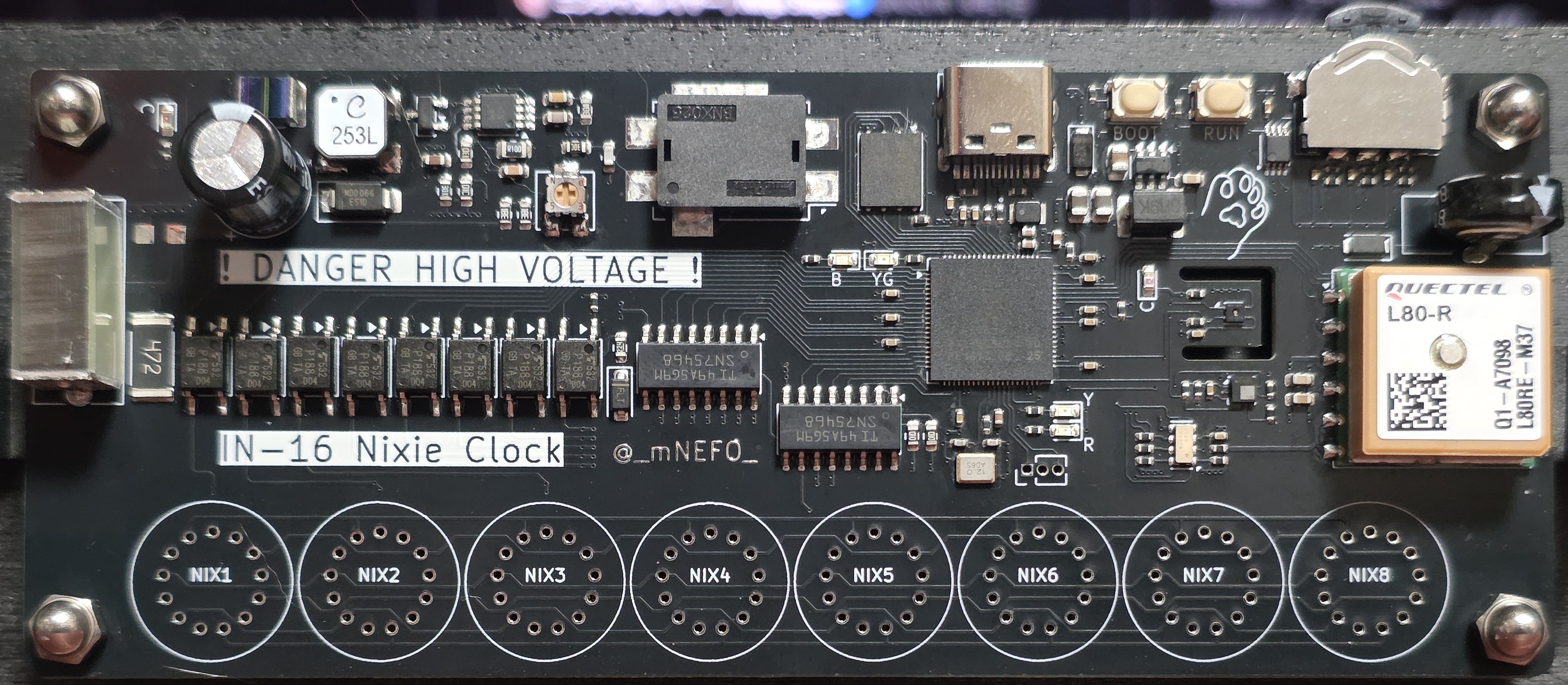

RP2350を採用したニキシー管時計です。販売中！
- RP2350を使用していてソースを公開しています
- PIOとDMAを用いてCPUから完全に独立した完璧なタイミングでニキシー管をダイナミック制御しています
- 今のところ、IN-16に対応しています。
- レバーで時間・日付・気圧計モードの変更
- 時刻はGPSから取得します
- 設定はWeb Serialを採用、Webブラウザより操作が可能です

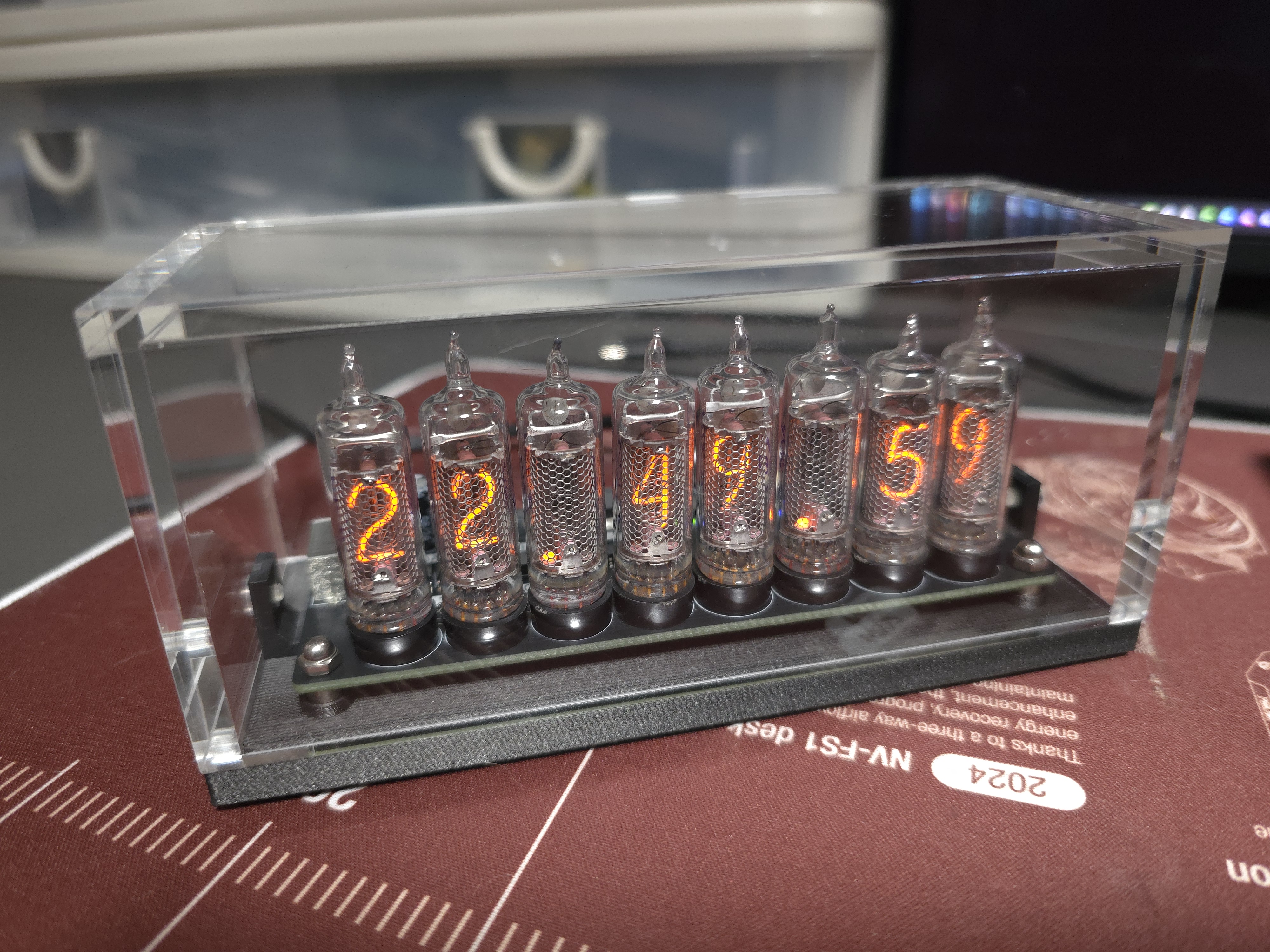

- ケースは透明アクリルでフルカバー、土台はPPA-CF Coreによる強固な構造
- 作者の今までの粋を集めました

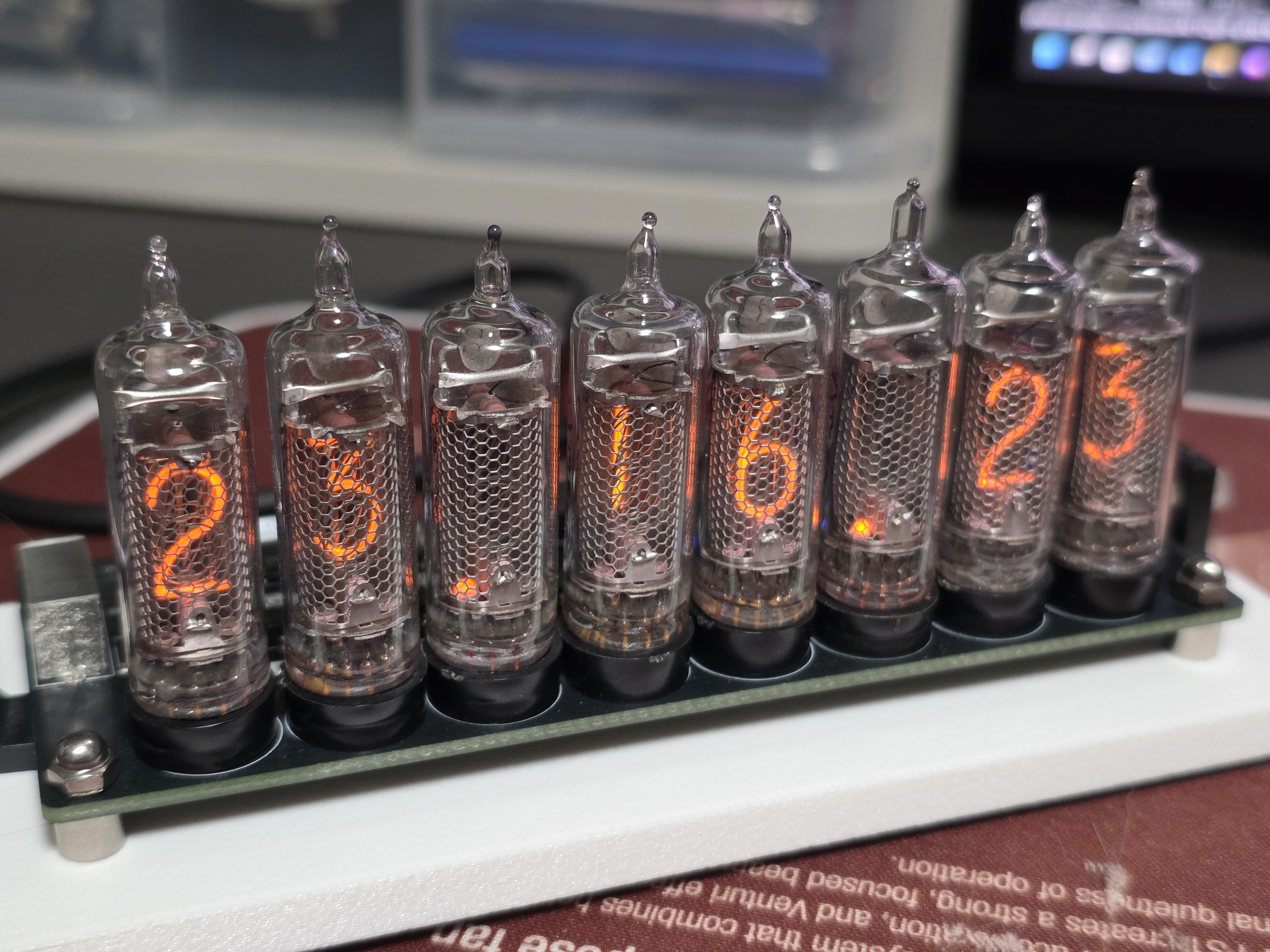

IN-16の例
主使用部品
| CPU | RP2350B | |
| ニキシー管 | IN-16など | |
| ニキシー管カソードドライバ | SN75468 | |
| ニキシー管アノード（桁）ドライバ | TOSHIBA TLP188 | |
| RTC | RV-8803-C7 | I2C |
| GPS | L80-R | UART |
| 気圧センサー | LPS22 | I2C |
| 温湿度センサー | SHT40 | I2C |
| 通信 | USB Type-C シリアル |

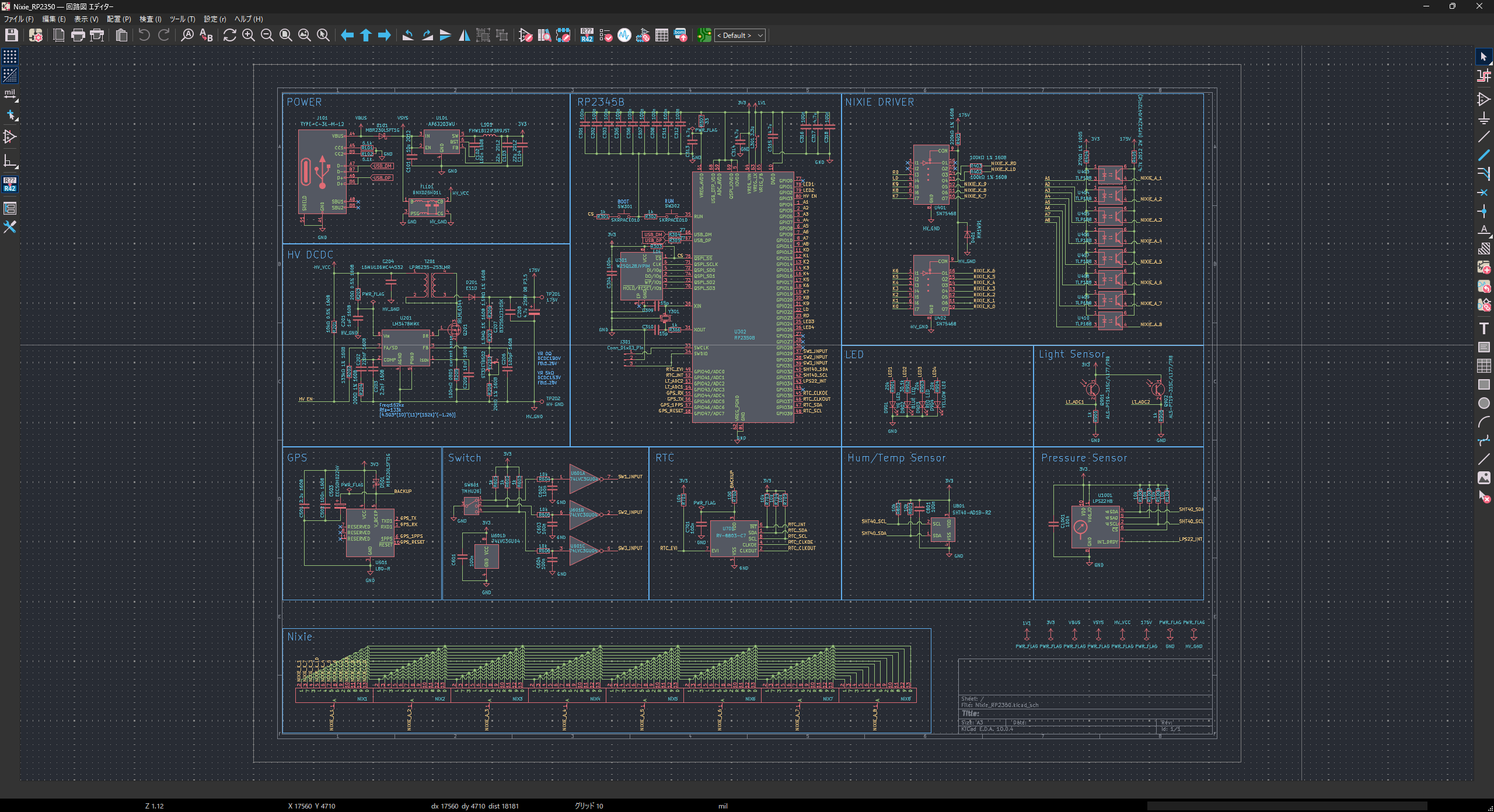

回路図
下記ファイル群は個人利用に限り自由に改変・改造しても構いませんが、各自の責任にてご使用ください。また、予告なく改良・改変する場合がありますのでご了承ください。
使用・参考にした場合、一報を頂けると幸いです。また、商用の場合は必ずご連絡ください。
ごく普通のダイナミック制御のニキシー管といった感じです。
マニュアル

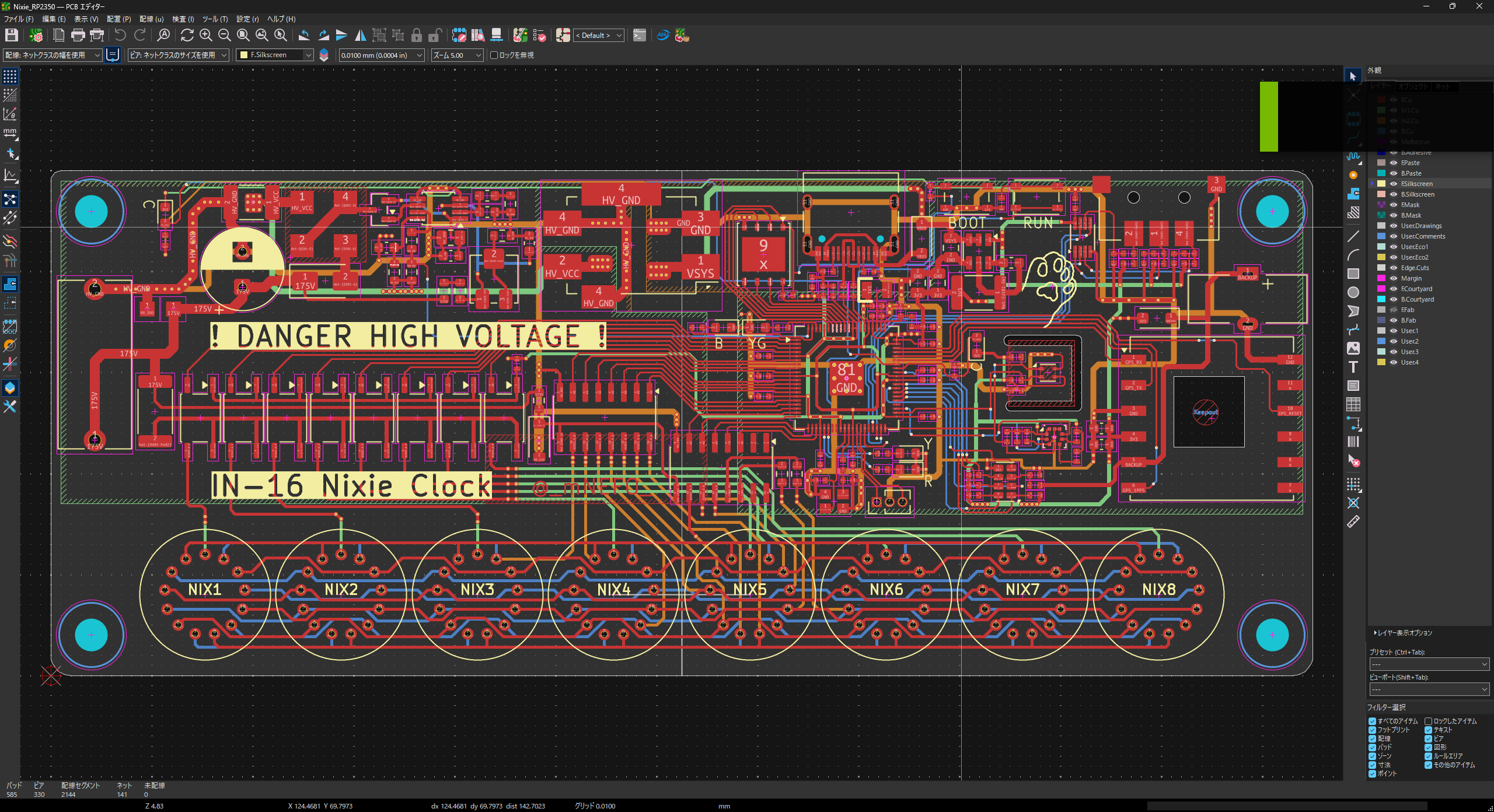

設計データ(回路図・FWなど一式)
